발행일: 2026년 05월 11일 | 저자: daramjwi
2026년, AI 연산 수요 폭발로 유리기판·칩렛·HBM 등 차세대 패키징 기술이 상용화 단계에 진입하고 있습니다.
목차
- 핵심 요약
- 반도체 패키징이란 무엇인가
- 핵심 수치·조건 정리
- 패키징 기술 유형별 비교
- 유리기판 도입 절차와 활용 방법
- HBM·CXL·PIM 차세대 메모리 기술
- 온디바이스 AI와 전력 반도체의 부상
- 2026년 변경점과 주의사항
- 자주 묻는 질문
- 마무리
핵심 요약
2026년 반도체 패키징 시장은 세 가지 흐름이 동시에 전개됩니다.

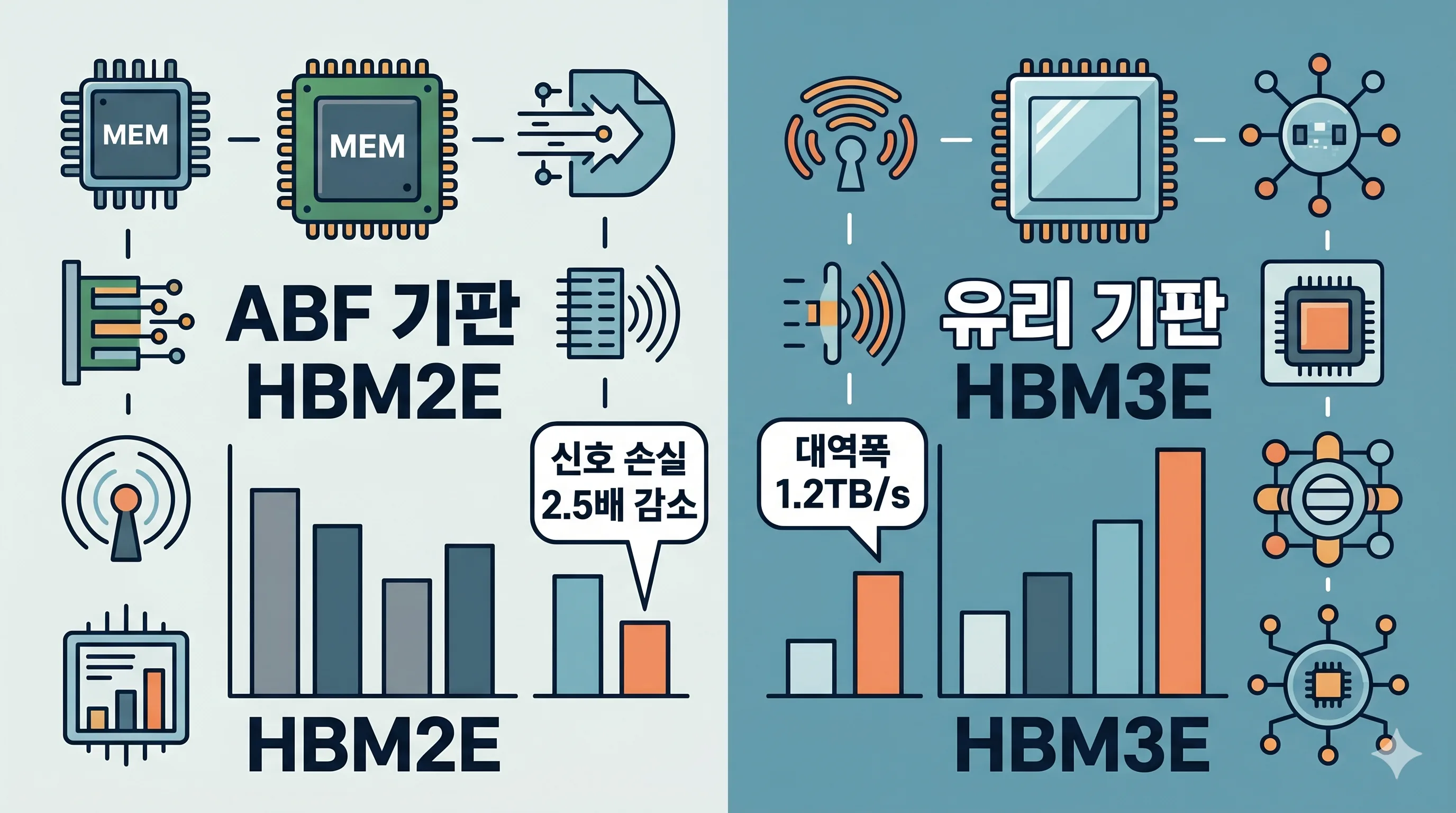

- 유리기판: ABF 기판 대비 신호 손실 약 2.5배 감소, 초미세 배선 구현 가능
- HBM3E: 대역폭 초당 1.2TB 이상, AI 가속기용 메모리 표준
- 칩렛(Chiplet): 이종 집적으로 수율 손실 최소화, 설계 유연성 확대
1.2TB/sHBM3E 대역폭
500억 달러+첨단 패키징 시장 규모(2026년 전망)
반도체 패키징이란 무엇인가
반도체 패키징은 칩을 보호하고 외부 기판과 전기적으로 연결하는 공정입니다. 열 방출·신호 무결성·전력 공급을 수행하며, AI 시대에는 GPU·HBM·로직 칩을 하나의 패키지에 집적하는 이종 집적 패키징이 핵심 트렌드입니다.
주요 관심 대상
- 투자자: 소재·장비·OSAT 기업 분석의 핵심 판단 기준
- 취업 준비생: 패키징 공정 직군 채용 수요 2025년 이후 증가
- 현업 엔지니어: 칩렛 설계·열 관리 역량이 커리어 차별화 핵심
핵심 수치·조건 정리
수치 출처: AI 메모리 기술 동향, 반도체 제조 혁신 동향

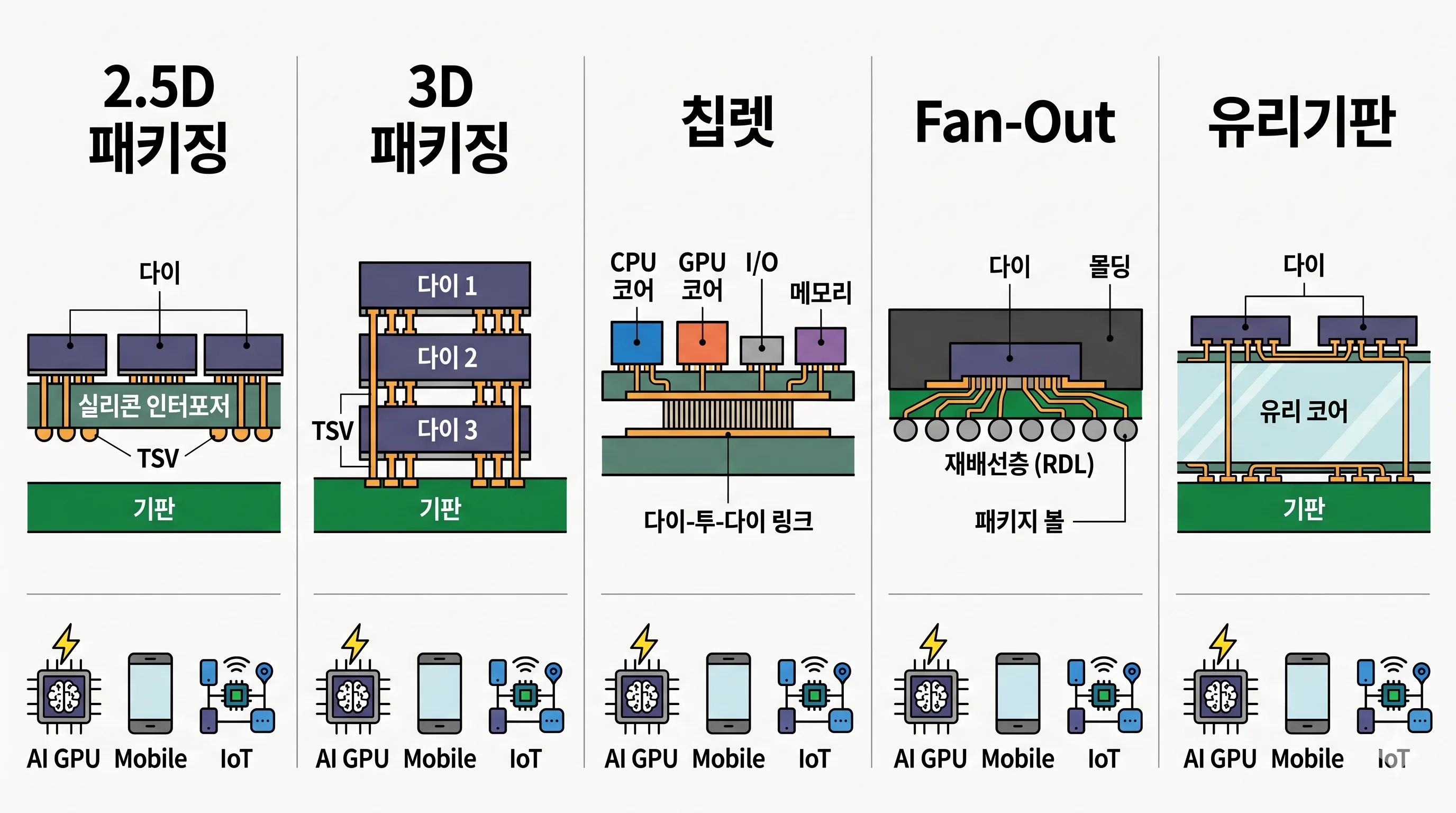

패키징 기술 유형별 비교
유리기판의 장점
열 팽창 계수가 실리콘에 가깝고 표면 평탄도가 높아 10μm 이하 초미세 배선 구현이 가능합니다. 신호 손실이 유기 기판 대비 약 2.5배 낮아 AI 서버 환경에 적합합니다.
유리기판의 과제
취성으로 인한 수율 관리와 레이저 드릴링 비용이 ABF 기판 대비 높아 양산 원가 절감이 핵심 과제입니다.
유리기판 도입 절차와 활용 방법
- 1소재 선정: 공급업체와 열 팽창 계수·두께·표면 조도 사양 결정
- 2비아 가공: 레이저 드릴링으로 직경 50μm 이하 비아홀 형성 후 도금으로 전기적 연결부 구성
- 3빌드업 배선: 포토리소그래피로 수 마이크로미터 수준의 미세 배선층 적층
- 4칩 탑재 및 언더필: 플립칩 본딩으로 칩렛·SoC 탑재, 열 충격 내구성을 위한 언더필 적용
- 5시스템 검증: HTOL·열 사이클·신호 무결성 측정으로 양산 적합성 최종 확인

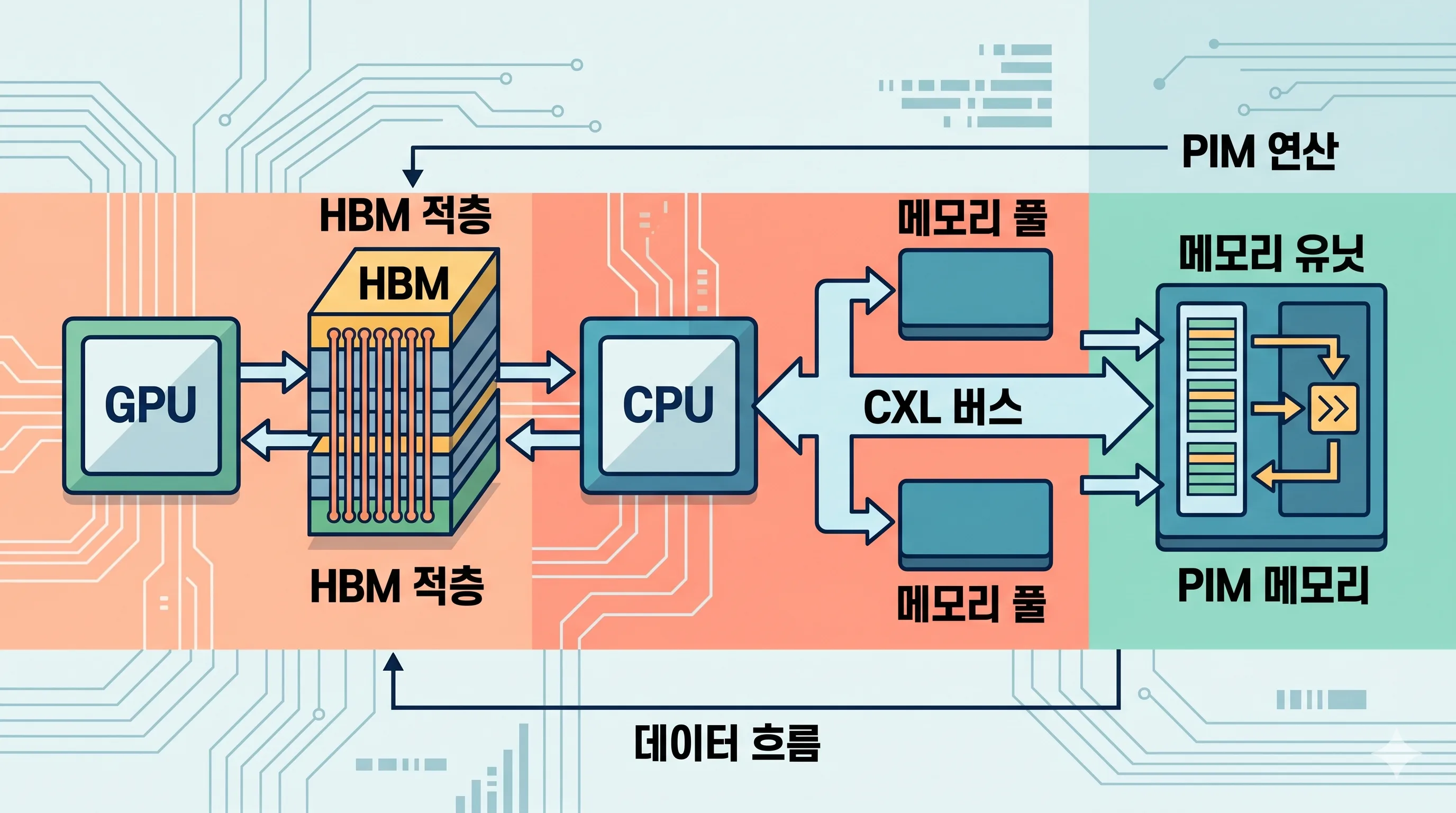

HBM·CXL·PIM 차세대 메모리 기술
- HBM: D램 다이를 TSV로 수직 적층해 GPU 근방에 배치. HBM3E 기준 1.2TB/s 이상 처리(관련 출처)
- CXL: CPU와 외부 메모리를 저지연으로 연결하는 개방형 표준. 메모리 풀링으로 데이터센터 효율 최대 6배 향상 가능
- PIM: 메모리 내부에 연산 유닛을 내장해 데이터 이동 병목 해소

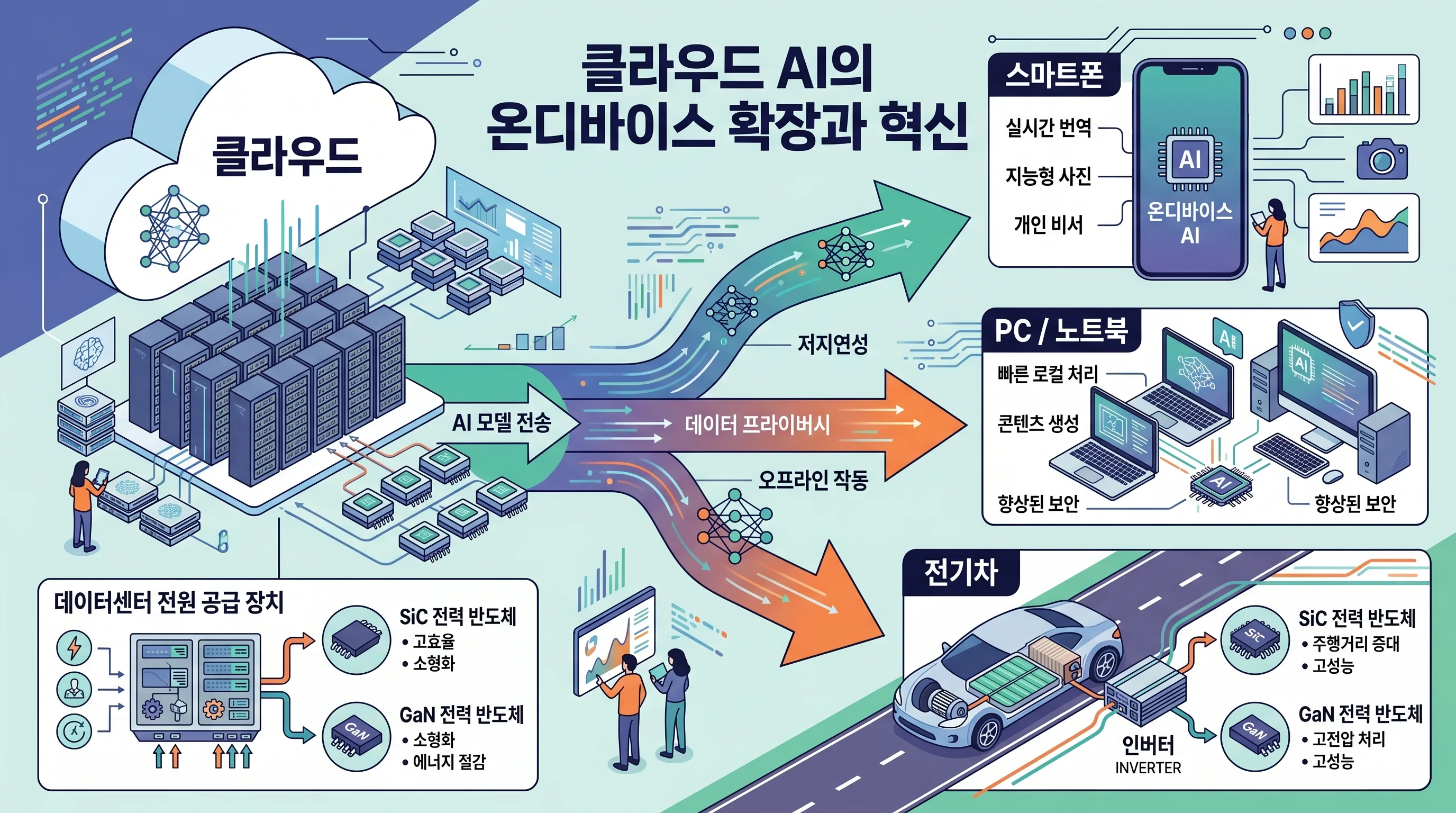

온디바이스 AI와 전력 반도체의 부상
온디바이스 AI는 스마트폰·PC·자동차에서 기기 자체 AI 추론으로 진화 중이며, AP 내 NPU 통합 설계 역량이 핵심입니다.
SiC(탄화규소)·**GaN(질화갈륨)**은 각각 전기차 인버터와 고속 충전기·데이터센터 전원에 적합하며, 해당 시장은 연평균 10% 이상 성장이 전망됩니다(시장 동향 출처).
[2026년] 변경점과 주의사항
- 한국 정부: 반도체 특화 클러스터(용인·평택) 연계 첨단 패키징 인프라 지원 강화
- 미국 CHIPS Act 보조금 조건과 연계된 공급망 재편이 국내 기업의 새 변수로 작용
- HBM 관련 미·중 수출 규제 2026년에도 지속 강화, 수출 의존도 높은 기업 매출 구조 변화 주목
UCIe(Universal Chiplet Interconnect Express) 표준 업데이트로 칩렛 생태계 참여 기업이 빠르게 늘고 있으며, 패키징 공정 설계·열 시뮬레이션·신뢰성 평가 직군 채용 수요도 증가 중입니다(채용 트렌드 출처).
자주 묻는 질문
Q. 유리기판이 기존 ABF 기판을 완전히 대체하게 될까요?
단기 완전 대체는 어렵습니다. 유리기판은 AI 서버·HPC 고성능 영역에서 우선 채택되고, ABF 기판은 중저가 소비자 가전에서 당분간 유지됩니다. 양산 원가와 기술 성숙도가 대체 속도를 결정합니다.
Q. HBM과 일반 D램의 차이는 무엇인가요?
일반 D램은 단일 다이를 기판에 탑재하는 반면, HBM은 복수 D램 다이를 TSV로 수직 적층해 GPU에 근접 배치합니다. 대역폭이 DDR5 대비 수십 배에 달하고 단위 에너지당 처리량도 높습니다.
Q. 반도체 패키징 관련 투자 시 어떤 점을 살펴봐야 하나요?
수주 잔고, 양산 전환 시점, 주요 고객사 의존도를 종합 검토하는 것이 기본입니다. 유리기판·HBM 밸류체인 내 소재·장비 기업도 직접 수혜 가능성이 있어 함께 검토할 만합니다(투자 전략 출처).
Q. 온디바이스 AI가 반도체 시장에 미치는 영향은 어떤가요?
클라우드 중심에서 에지 디바이스로 수요가 분산되어 NPU 내장 AP와 저전력 D램 수요가 동시에 증가합니다. 메모리·시스템 반도체 양쪽에서 기회가 열리는 흐름입니다.
정책·조건은 수시로 변경되므로 공식 출처에서 최신 내용을 직접 확인하세요.
마무리
2026년은 유리기판 양산 진입, HBM3E 공급 확대, 칩렛 표준 생태계 성숙이 동시에 가속화되는 분수령입니다.
